Demontaż i naprawa wadliwego pokrętła Comand w212, w204
« dnia: 27 Lipca 2017, 11:15 05s »
Witam, nagle przestało mi działać pokrętło Comand, jeśli chodzi tylko o ruch obrotowy. Szukałem na forum, znalazłem, że kilka osób także dotknął ten problem. Kiedy pogrzebałem w google i youtube okazało się, że to powszechny problem w w212 i w203. Są tam montowane wadliwe pokrętła, wadliwy jest trzpień, przenoszący ruch pokrętła na zębatkę na samym dole całego urządzenia. Jest bardzo słabo mocowany, tylko w 4 punktach, jest plastikowy, przez co nagle pęka i zostajemy z niedziałającym pokrętłem, co np. przy nawigacji jest strasznym utrudnieniem (nie możemy przybliżać i oddalać map).

Na YouTube jest kilka filmików, więc nie jest źle z kwestią naprawy. Zdecydowałem się wrzucić tutaj wszystko w jednym miejscu (aby nikt nie musiał "latać" po internetach w poszukiwaniu filmików) plus moje własne zdjęcia i mój sposób naprawy, gdyż takiego sposobu nie widziałem, a wydaje mi się, że jest dość solidny.

Zacznijmy od demontażu samego pokrętła (widziałem na tym forum taki temat, ale brak tam filmiku).
Filmik tutaj:


Następnie trudniejsza sprawa, bo trzeba rozebrać całkowicie to pokrętło.
Jest odnośnie tego także filmik:

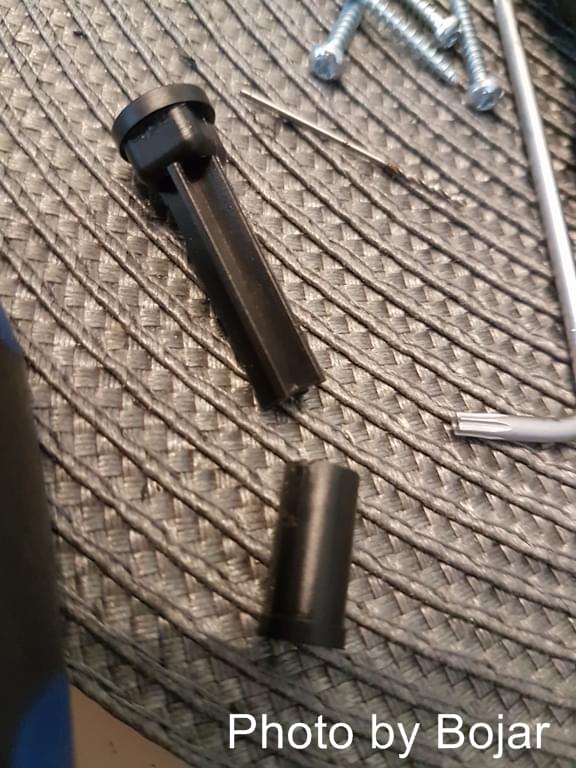

Teraz, kiedy mamy już urwany trzpień na stole:




Możemy zobaczyć, że te dwa elementy połączone są tylko w 4 małych punktach razem. Ciekaw jestem, czy jest to celowe działanie inżynierów, czy może zwykłe zaniedbanie...


Teraz najważniejsze:
W filmikach odnośnie naprawy tego trzpienia są metody z klejem, owszem, skleić to trzeba. Jeden gość włożył tam kawałki zapałek, ja natomiast zrobiłem tak:

Najpierw wywierciłem niezbyt głęboki otwór (najpierw wiertło 1mm, potem 1,5, potem 2mm) w elemencie trzpienia z kawałkiem metalu. To do tego elemetu potem mocowane jest widoczne na konsoli pokrętło). Otwór ma na celu zrobienie miejsca dla kleju, aby w niego także wniknął i lepiej skleił oba elementy.
UWAGA!
Staramy się nie przewiercić elementu na wylot, bo wtedy klej dostanie się do gwintu po drugiej stronie i jak się to zaklei, to potem nie wkręcimy śruby mocującej pokrętło! Otwór nie musi być głęboki - 3mm wystarczy!

Teraz trudniejsze!
Następnie zrobiłem 4 otwory (najpierw wiertełkiem 1mm, potem 1,5mm) - otwory pomiędzy metalową częścią a plastikową - trzeba uważać, aby wiercić pod odpowiednim kątem, aby nie zrobić dziury z boku. Druga część trzpienia łączy się z tym elementem z metalem za pomocą krzyżaka, dlatego otwory wierciłem pomiędzy "ramionami" - widać złamane ramiona, dlatego dość łatwo wywiercić otworki pomiędzy tymi złamaniami.
Tak wygląda element z metalem z otworami (niestety ja się przewierciłem na wylot, przez co miałem problem z klejem w gwincie).


Teraz w wywiercone 4 otwory wkleiłem 4 kawałki drutu, drut ma grubość około 1,4 mm, bo w otwór 1,5mm wchodzi bez dużego oporu. Kleiłem to klejem dwuskładnikowym (miałem jakiś z Lidla), ale bardzo dobry będzie każdy dwuskładnik do plastiku. Dwuskładnikowy jest dobry, gdyż dość szybko robi początkowe wiązanie.
Ja jednak polecam, aby sklejony element poleżał w domu i składać wszystko dopiero za kilka/ kilkanaście godzin.




Następnie sklejamy drugi kawałek trzpienia z tym z drutami:
UWAGA! Staramy się skleić wszystko, aby było jak najbardziej w osi! Trzpień wchodzi potem w inny, troszkę szerszy i jeśli będziemy mieli krzywo, to będzie ciężko nim kręcić.


Tutaj trzpień już sklejony, wstępnie "obrobiony" papierkiem ściernym, aby był równy i gładki, żeby potem nie obcierało o nic w tym drugim trzpieniu.

Składamy wszystko tak, jak na powyższych filmikach i cieszymy się naprawionym pokrętłem :)

W razie pytań, walcie na PW!

Forum Mercedes E-Klasa

Demontaż i naprawa wadliwego pokrętła Comand w212, w204
« dnia: 27 Lipca 2017, 11:15 05s »

Offline Worlan

  • Pasjonat
  • ***
  • Wiadomości: 10
  • Pomógł +1/-0
  • Płeć: Mężczyzna
    • WDD2122051A326695
    • Zobacz profil
  • Samochód: E200CDI
Odp: Demontaż i naprawa wadliwego pokrętła Comand w212, w204
« Odpowiedź #1 dnia: 17 Października 2017, 21:33 27s »
Cześć,
ja mając do dyspozycji małą tokarkę wywierciłem w obu częściach otwór 1,6 mm i nagwintowałem te otwory M2. Następnie po odcięciu łba śrubki mosiężnej M2 wkręciłem szpilkę o długości 8 mm na klej w jedną i drugą część. Nadmiar kleju rozprowadziłem w zagłębieniach krzyżaka i jest git ;) .
Pozdrawiam

Offline Bojar

  • Entuzjasta
  • ****
  • Wiadomości: 64
  • Pomógł +1/-0
  • Płeć: Mężczyzna
    • WDD
    • Zobacz profil
  • Samochód: W212 350cgi amg
Odp: Demontaż i naprawa wadliwego pokrętła Comand w212, w204
« Odpowiedź #2 dnia: 19 Października 2017, 20:41 21s »
Jasne, że tak, ważne, aby działało :)

Offline Jami

  • E-fanatyk
  • ***
  • Wiadomości: 29
  • Pomógł +0/-0
  • Płeć: Mężczyzna
    • Zobacz profil
  • Samochód: 350CDI Coupe
Odp: Demontaż i naprawa wadliwego pokrętła Comand w212, w204
« Odpowiedź #3 dnia: 12 Kwietnia 2018, 16:04 25s »
bardzo chętnie bym komuś zlecił naprawę tego pokrętła, z moimi zdolnościami jestem w stanie tylko to popsuć do końca :-( .

karawar

  • Gość
Odp: Demontaż i naprawa wadliwego pokrętła Comand w212, w204
« Odpowiedź #4 dnia: 15 Kwietnia 2018, 00:11 29s »
Mi właśnie przyszedł taki pakiecik z Reichu. Może znajdę czas na układankę w najbliższych dniach.

Offline wLodek1916

  • Guru
  • ****
  • Wiadomości: 103
  • Pomógł +0/-0
  • Płeć: Mężczyzna
    • Zobacz profil
  • Samochód: W207 E350CGI
Odp: Demontaż i naprawa wadliwego pokrętła Comand w212, w204
« Odpowiedź #5 dnia: 16 Kwietnia 2018, 11:02 04s »
bardzo chętnie bym komuś zlecił naprawę tego pokrętła, z moimi zdolnościami jestem w stanie tylko to popsuć do końca :-( .

haha ja mam to samo  ;D  ;D  nie ruszam tego navi tez nie uzywam da sie z tym zyc :)

Offline Jami

  • E-fanatyk
  • ***
  • Wiadomości: 29
  • Pomógł +0/-0
  • Płeć: Mężczyzna
    • Zobacz profil
  • Samochód: 350CDI Coupe
Odp: Demontaż i naprawa wadliwego pokrętła Comand w212, w204
« Odpowiedź #6 dnia: 16 Kwietnia 2018, 11:15 50s »
Kupiłem na Alledrogo , z przesyłką 170zł

Offline wLodek1916

  • Guru
  • ****
  • Wiadomości: 103
  • Pomógł +0/-0
  • Płeć: Mężczyzna
    • Zobacz profil
  • Samochód: W207 E350CGI
Odp: Demontaż i naprawa wadliwego pokrętła Comand w212, w204
« Odpowiedź #7 dnia: 16 Kwietnia 2018, 12:26 22s »
podaj linka rzucę na to okiem  ;D

Offline Jami

  • E-fanatyk
  • ***
  • Wiadomości: 29
  • Pomógł +0/-0
  • Płeć: Mężczyzna
    • Zobacz profil
  • Samochód: 350CDI Coupe
Odp: Demontaż i naprawa wadliwego pokrętła Comand w212, w204
« Odpowiedź #8 dnia: 16 Kwietnia 2018, 14:05 34s »
http://allegro.pl/pokretlo-kontroler-idrive-mercedes-e-klasa-212-207-i5799203001.html?snapshot=MjAxOC0wNC0xMlQxNDoxNToxOC4zNDRaO2J1eWVyOzQ2MWM0ZGFjYjQyNzdkN2M2NDdlMmRiNDdiZWU3ZjUyZTZhNmE2ZjZjYjE3ODNjZjFhNTJiZTY5ODM0ZDlmMGY%3D
rzucaj sobie czym chcesz :-)


Dodano: 17 Kwietnia 2018, 16:13 00s
Zamontowane , działa. Mój czas pracy ( dwie lewe ręce i do tego jedna krótsza  ;D  ) to pół godzinki z kubkiem kawy w ręku.  ;)
« Ostatnia zmiana: 17 Kwietnia 2018, 16:13 00s wysłana przez Jami »

Offline dzygit

  • Nowy
  • **
  • Wiadomości: 4
  • Pomógł +0/-0
  • Płeć: Mężczyzna
    • WDD2122891A237112
    • Zobacz profil
  • Samochód: 350CDI
Odp: Demontaż i naprawa wadliwego pokrętła Comand w212, w204
« Odpowiedź #9 dnia: 01 Czerwca 2018, 22:24 00s »
witam . naprawiłem u siebie pokrętło Comand w212 .
jak ktoś jest zainteresowany naprawą pokrętła w swojej Gwieździe zapraszam na olx . tam będzie możliwość skontaktowania się ze mną i porozmawiać na temat naprawy Comanda .

Offline Bojar

  • Entuzjasta
  • ****
  • Wiadomości: 64
  • Pomógł +1/-0
  • Płeć: Mężczyzna
    • WDD
    • Zobacz profil
  • Samochód: W212 350cgi amg
Odp: Demontaż i naprawa wadliwego pokrętła Comand w212, w204
« Odpowiedź #10 dnia: 09 Czerwca 2018, 10:20 51s »
Widzę, że Janusze już temat podłapały...

Może i ja powinienem ten poradnik sprzedawać, a nie udostępniać za darmo, tak samo gość, od filmiku???  >:(

Dodano: 09 Czerwca 2018, 12:30 00s
A tak BTW dodam, że kupowanie używki, to szkoda czasu i pracy, bo to jest błąd konstrukcyjny tego pokrętła i każdemu prędzej, czy później ono siądzie...
« Ostatnia zmiana: 09 Czerwca 2018, 12:30 00s wysłana przez Bojar »

Offline Worlan

  • Pasjonat
  • ***
  • Wiadomości: 10
  • Pomógł +1/-0
  • Płeć: Mężczyzna
    • WDD2122051A326695
    • Zobacz profil
  • Samochód: E200CDI
Odp: Demontaż i naprawa wadliwego pokrętła Comand w212, w204
« Odpowiedź #11 dnia: 08 Października 2018, 11:52 55s »
Posiadam naprawione takie pokrętło. Jak ktoś z okolicy potrzebuje to wymienię na uszkodzone.

Offline enzo

  • Guru
  • ****
  • Wiadomości: 144
  • Pomógł +1/-0
  • Płeć: Mężczyzna
    • Zobacz profil
  • Samochód: W212 E350 CDI 2010r
Odp: Demontaż i naprawa wadliwego pokrętła Comand w212, w204
« Odpowiedź #12 dnia: 17 Października 2018, 23:02 15s »
A skąd jesteś ? Wchodziła by w grę wysyłka ? Jestem zainteresowany i jestem z Gdańska.
« Ostatnia zmiana: 18 Października 2018, 11:20 42s wysłana przez W212 »

Offline Worlan

  • Pasjonat
  • ***
  • Wiadomości: 10
  • Pomógł +1/-0
  • Płeć: Mężczyzna
    • WDD2122051A326695
    • Zobacz profil
  • Samochód: E200CDI
Odp: Demontaż i naprawa wadliwego pokrętła Comand w212, w204
« Odpowiedź #13 dnia: 18 Października 2018, 19:50 06s »
Nieaktualne. Jak będę w posiadaniu następnej sztuki to napiszę.

Offline enzo

  • Guru
  • ****
  • Wiadomości: 144
  • Pomógł +1/-0
  • Płeć: Mężczyzna
    • Zobacz profil
  • Samochód: W212 E350 CDI 2010r
Odp: Demontaż i naprawa wadliwego pokrętła Comand w212, w204
« Odpowiedź #14 dnia: 30 Października 2018, 15:37 19s »
Bojar plus za filmiki, pomogły wszystko wymienione działa :)  co prawda musiałem zdemontować trochę więcej części ale się udało !

Worlan dziękuję za sprawnie działające pokrętło plus dla Ciebie.

Pozdrawiam


Offline vand

  • Guru
  • ****
  • Wiadomości: 154
  • Pomógł +2/-6
  • Płeć: Mężczyzna
    • WDD2122051A200295
    • Zobacz profil
  • Samochód: W212
Odp: Demontaż i naprawa wadliwego pokrętła Comand w212, w204
« Odpowiedź #16 dnia: 06 Maja 2019, 19:43 37s »
Naprawione.
Naprawa polegała na klejeniu klejem dwuskładnikowym. bez wiercenia.
U mnie trzeba było tylko trochę więcej śrubek wykręcić, żeby  " rozpołowić" obudowę niż to co pokazano na filmie, a tak poza tym to filmik całkiem przydatny ;)
ps. Czas naprawy, absolutnie bez pospiechu to niecała godzina,włącznie z patrzeniem jak zasycha klej ;)
Dzięki

Offline Prezes1960

  • Inżynier
  • *****
  • Wiadomości: 462
  • Pomógł +6/-0
  • Płeć: Mężczyzna
    • wdd2122231a
    • Zobacz profil
  • Samochód: S 212 350cdi 2011,S 204 250cdi 4matic,W246 B200cdi
Odp: Demontaż i naprawa wadliwego pokrętła Comand w212, w204
« Odpowiedź #17 dnia: 02 Września 2020, 12:25 11s »
Dopadło i mnie to felerne pokrętło ,naprawiłem przez wymianę na metalowy element kupiony za 30 zł na aledrogo .Potwierdzam ,działa bez zarzutu .
